El generador diésel no arranca: una lista de verificación de diagnóstico eléctrico paso a paso para mecánicos.

Cuando un generador diésel no arranca, revise primero el sistema eléctrico. No se centre aún en teorías sobre el combustible o problemas mecánicos. El bajo voltaje de la batería y las conexiones corroídas son la causa de la mayoría de las llamadas por problemas de arranque. Una batería puede arrancar el motor, pero no alimentar la ECU ni el solenoide de combustible. Las pruebas de carga son importantes. Esta lista de verificación de diagnóstico eléctrico de cinco pasos cubre consumos parásitos, fallas en el interruptor de seguridad de punto muerto y bloqueos lógicos del panel de control. Estos pasos de solución de problemas ayudan a aislar la falla rápidamente, minimizar el tiempo de inactividad y determinar cuándo escalar el problema. Ya sea una unidad de potencia principal o un sistema de reserva, la mayoría de los generadores diésel comparten fallas de arranque similares. Los problemas de arranque comunes se deben al voltaje o las conexiones. Documente cada lectura.

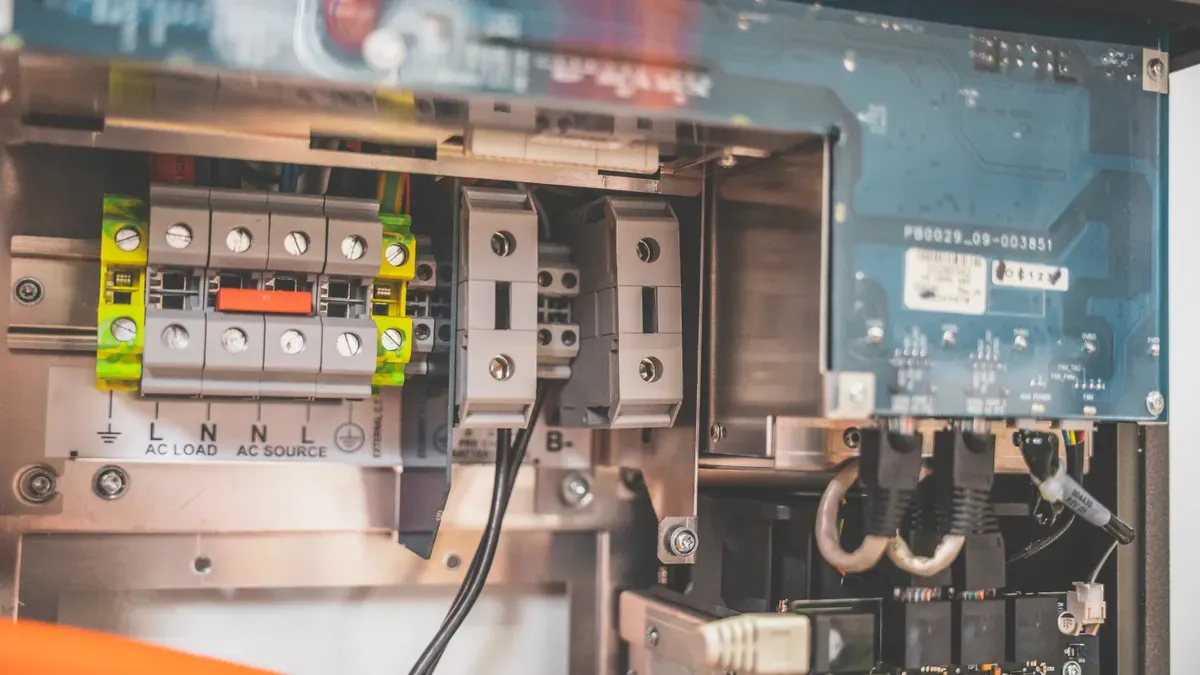

Paso 1: Voltaje de la batería y conexiones

Medir el voltaje en reposo y durante el arranque.

El voltaje y las conexiones de la batería son fundamentales para cualquier diagnóstico. Un generador diésel puede no arrancar por diversas razones, pero una batería débil es una de las principales. Configure el multímetro digital en voltios de CC y mida la tensión entre los terminales de la batería con todas las cargas apagadas. Una batería de 12 V en buen estado, en reposo, muestra su voltaje nominal correcto. El voltaje de arranque debe mantenerse lo suficientemente alto para alimentar el circuito de arranque, y una caída que impida sistemáticamente el arranque indica una batería débil. El arranque fiable desaparece por debajo de ese umbral.

Un banco de baterías de 24 V se comporta de manera diferente. El voltaje de flotación en reposo suele oscilar entre 26,8 V y 27,6 V, y es normal que caiga a 18-20 V durante el arranque. Una potencia de arranque en frío insuficiente reduce el voltaje por debajo de 16 V, y entonces un controlador DSE 8610 MKII activa una alarma de bajo voltaje de batería o fallo de arranque. Esta señal eléctrica confirma que la batería no puede alimentar el circuito de arranque.

El voltaje en reposo por sí solo puede ser engañoso. Una batería puede arrancar el motor, pero no alimentar la ECU, el solenoide de combustible ni los sensores. Realice pruebas bajo carga, no solo en reposo. Este paso de diagnóstico permite diferenciar la carga superficial de la capacidad real.

Limpie, apriete y pruebe la carga de los terminales.

Las conexiones eléctricas corroídas o sueltas aumentan la resistencia y simulan una batería defectuosa. Inspeccione ambos terminales, la correa de tierra y la conexión al chasis. Limpie cada contacto hasta que el metal quede brillante y luego apriete cada sujetador firmemente. Aplique una capa protectora posteriormente.

Advertencia: Las baterías liberan hidrógeno, un gas explosivo. Use protección para los ojos y guantes, y manténgase alejado de chispas, llamas y materiales inflamables. El ácido de la batería quema la piel y los ojos, por lo que debe enjuagar inmediatamente con agua en caso de contacto.

Realice una prueba de carga a la batería con un comprobador de conductancia o una pila de carbón. Compare el resultado con la corriente de arranque en frío nominal. Los generadores diésel de reserva suelen permanecer inactivos durante largos periodos, lo que permite que la sulfatación reduzca silenciosamente la capacidad de la batería. Registre cada lectura de voltaje durante esta secuencia de solución de problemas. Estos datos guiarán los pasos de diagnóstico restantes y agilizarán las reparaciones futuras.

Paso 2: Parada de emergencia, interruptor de seguridad de punto muerto y lógica del panel.

Prueba de continuidad del interruptor de parada de emergencia y del interruptor de seguridad de punto muerto.

Un interruptor de parada de emergencia o de seguridad de punto muerto defectuoso se encuentra entre los problemas eléctricos más comunes que impiden el arranque. Estos dispositivos de seguridad interrumpen el circuito de arranque intencionadamente. Cuando fallan, la interrupción se vuelve permanente. Configure el multímetro en modo de continuidad o resistencia y aísle cada interruptor del circuito. Un interruptor de parada de emergencia cerrado debe marcar cerca de cero ohmios. Una lectura abierta indica un contacto defectuoso o un cable roto. Pruebe el interruptor de seguridad de punto muerto de la misma manera. Este interruptor impide el arranque mientras la transmisión está engranada. Una resistencia superior a unos pocos ohmios indica corrosión interna o picaduras. Reemplace cualquier interruptor que no supere estas pruebas.

Los problemas de arranque suelen deberse a fallos en los sistemas de seguridad. Un interruptor corroído o una conexión suelta interrumpen fácilmente el circuito. Los generadores diésel para exteriores y los que se encuentran en recintos cerrados, en particular, sufren la entrada de humedad en estas conexiones.

Reiniciar un controlador bloqueado o con código de error.

Las alarmas del controlador suelen indicar directamente un fallo en el circuito. Lea todos los códigos de error antes de borrarlos. Una alarma de bajo voltaje de la batería o de fallo de arranque confirma que la batería no puede alimentar el circuito de arranque. Un panel bloqueado requiere un reinicio sistemático.

• Realice un ciclo de encendido/apagado completo: desconecte completamente el sistema, desconecte la batería, espere de 5 a 10 minutos y luego vuelva a conectarla y restablezca la alimentación.
• Compruebe todos los interruptores del generador y del panel principal; reinícielos si es necesario.
• Inspeccione y mida la resistencia de los fusibles; reemplácelos únicamente por fusibles de la misma capacidad.
• Verifique el estado de la batería y limpie o apriete las conexiones de la misma.
• Abra el panel con la alimentación desconectada: vuelva a conectar los cables planos y compruebe si hay humedad, corrosión o cables mordisqueados.
• Verifique que la conexión a tierra sea la correcta, ya que una mala conexión a tierra provoca un comportamiento errático.
• Mida el voltaje de entrada al panel de control; debe coincidir con las especificaciones, normalmente 12 V o 24 V CC.
• Busque componentes quemados o áreas descoloridas en la placa de circuito, lo que indicaría un sobrecalentamiento.

Si estos pasos de solución de problemas no resuelven la falla, llame a un profesional. Documente cada lectura durante esta fase de diagnóstico.

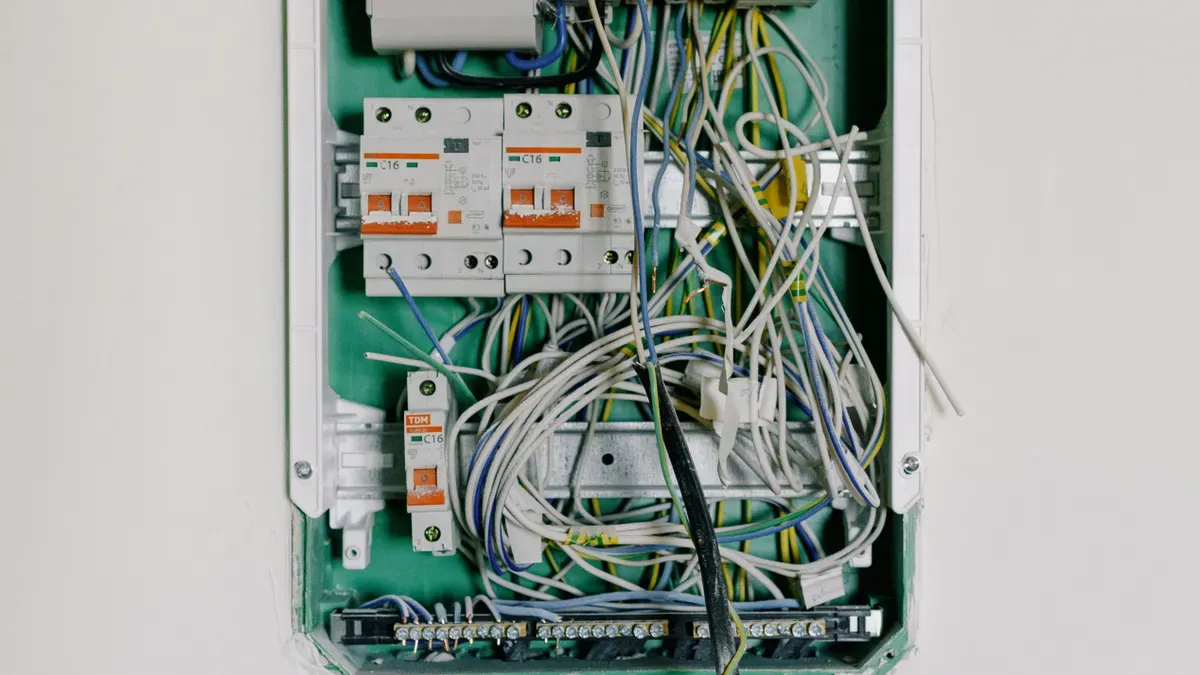

Paso 3: Circuito de arranque, relé y solenoide

Continuidad de traza y caída de tensión

El circuito de arranque debe suministrar la corriente completa desde la batería a través del interruptor de encendido, el relé y el solenoide hasta la unidad de arranque. Una alta resistencia en cualquier punto de este circuito indica un componente defectuoso. Configure el multímetro en modo de resistencia. Mida la resistencia desde el terminal positivo de la fuente de alimentación hasta la entrada del interruptor de encendido. Luego, mida la resistencia desde la salida del interruptor hasta la entrada de la bobina del relé. Continúe con el cable de activación del solenoide. Todas las conexiones deben mostrar una resistencia cercana a cero ohmios.

A prueba de caída de voltaje revela resistencia oculta bajo carga. Este método de diagnóstico encuentra fallas de circuito de alta corriente. Conecte un cable del medidor al positivo de la fuente de alimentación. Arranque el motor durante cuatro o cinco segundos. Mueva el segundo cable a lo largo del circuito. Espere bajo carga. 50 milivoltios En cada punto: el conector del solenoide, la entrada del interruptor de llave, la salida del interruptor de llave y los terminales del interruptor de seguridad. Las lecturas superiores a 50 mV indican corrosión o un terminal suelto. La caída total aceptable en el cable positivo es de 0,2 a 0,5 V. Pruebe el lado de tierra: sonda negra en el bloque del motor, sonda roja en el negativo de la fuente de alimentación. Una caída superior a 0,2 V indica una mala conexión a tierra. Este método de diagnóstico aísla la resistencia sin adivinar.

Interpretar el clic del solenoide y el relé

Un clic fuerte y continuo indica que el solenoide se activó, pero el motor de arranque no giró. Esto apunta a un motor de arranque defectuoso. Mida el voltaje en el borne principal del componente durante el arranque. Si se alcanza la potencia máxima pero el motor permanece inactivo, el componente requiere reemplazo.

El chasquido rápido indica que el solenoide se activa y desactiva repetidamente. El voltaje de la fuente de alimentación cae bajo carga. Realice una prueba de carga. Una unidad en buen estado debería proporcionar al menos 9,6 V Bajo carga. Las lecturas inferiores confirman que la fuente de alimentación necesita ser reemplazada. Este patrón es común cuando un sistema permanece inactivo durante largos periodos.

Documente cada lectura durante esta revisión del sistema eléctrico. Estos datos guiarán los pasos restantes. El mismo circuito se aplica a casi todos los generadores industriales. Un interruptor de seguridad de neutro defectuoso o una conexión corroída en el panel de control producen síntomas idénticos.

El diagnóstico de un generador diésel que no arranca requiere paciencia. Siga estos pasos. pasos para solucionar problemas eléctricos en orden.

Paso 4: Pruebas de parásitos y prueba inicial

Aísle los consumos parásitos que agotan la batería.

Un consumo parásito descarga la batería mientras el generador está inactivo. Esta falla impide que la unidad arranque cuando se le solicita. Configure el multímetro en amperios de CC y conéctelo en serie con el cable negativo de la batería. Un amperímetro de pinza ofrece una alternativa más segura, ya que mide la corriente sin interrumpir el circuito. Espere a que todos los módulos entren en modo de reposo antes de registrar la lectura. Un generador diésel en buen estado generalmente consume muy poca corriente en reposo. Las lecturas superiores a ese umbral bajo indican una carga parásita. Retire los fusibles uno por uno para aislar el circuito defectuoso. Este paso de diagnóstico protege la batería y el circuito de arranque.

Pruebe el motor de arranque en banco o desactive el motor de arranque de forma segura.

Un arranque lento suele indicar una resistencia excesiva en el sistema eléctrico, en lugar de una falla en el motor de arranque. Realice una prueba de derivación directa para confirmarlo. Este procedimiento es solo una solución temporal de emergencia.

• Prepare guantes aislantes, un destornillador o una llave inglesa y un cable de arranque.
• Localice el relé de arranque o el solenoide en el motor de arranque o carcasa de la transmisión.
• Verifique que las conexiones de la batería estén bien ajustadas.
• Identifique el terminal de alimentación y el terminal de arranque en el solenoide.
• Con guantes aislantes puestos, conecte el terminal de alimentación al terminal de arranque con el cable de arranque.
• Intente arrancar la unidad. Si arranca, el solenoide está defectuoso. Si no arranca, el problema reside en el motor de arranque o en la batería.

Advertencia: Este bypass transfiere la corriente completa directamente. El alto voltaje y las piezas giratorias representan un grave riesgo de lesiones. Use guantes aislantes y mantenga las manos alejadas del mecanismo de arranque.

Una prueba de banco aísla el motor de arranque del circuito. Aplique la tensión nominal y observe la velocidad de arranque. Los distintos gabinetes del generador pueden requerir procedimientos de acceso diferentes, pero la prueba eléctrica sigue siendo la misma. Documente cada lectura durante esta fase de solución de problemas.

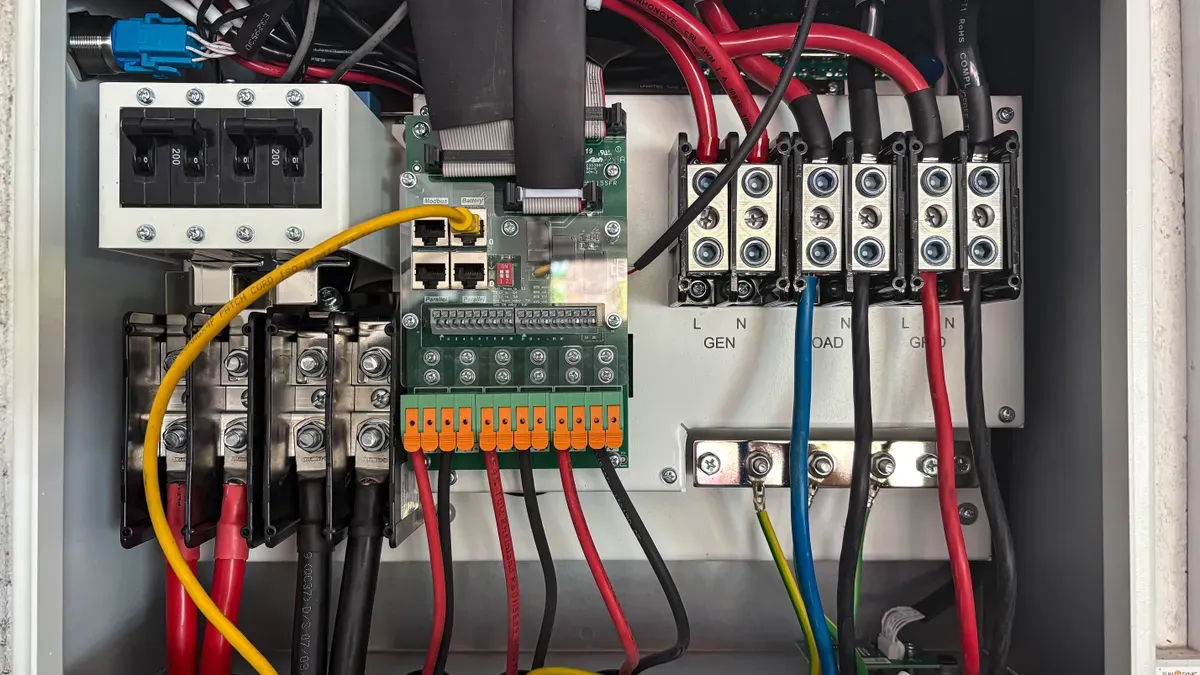

Paso 5: Condiciones mecánicas, enclavamientos y combustible

Compruebe la velocidad de arranque, el agarrotamiento y los enclavamientos.

La velocidad de arranque revela si el sistema eléctrico proporciona la potencia suficiente para hacer girar el motor. Un motor diésel requiere una rotación suficiente para generar calor por compresión. Observe el tacómetro o escuche el ritmo durante el arranque.

La mayoría de los motores diésel necesitan girar a unas 150 a 250 RPM para arrancar, aunque algunas fuentes técnicas indican un rango más amplio, de 100 a 300 RPM. Arrancar por debajo de 100 RPM generalmente dificulta la ignición por compresión.

Un arranque lento y forzado indica una resistencia excesiva en los cables o una batería débil. Un accesorio atascado, una bomba de agua bloqueada o un rodamiento averiado detienen la rotación por completo. Desconecte la correa y vuelva a intentarlo si sospecha que el motor está atascado.

controladores modernos Además, bloquean el arranque mediante enclavamientos de seguridad. Estas fallas bloqueadas impiden el acoplamiento del motor de arranque hasta que se solucionan en el panel.

Verifique el solenoide de combustible, la purga de aire y el precalentamiento.

El solenoide de combustible debe activarse durante el arranque para permitir el paso del combustible. Preste atención a si se oye un clic en la bomba de inyección. Si no se oye ningún clic, indica una falla eléctrica en el circuito del solenoide o un problema con la lógica del panel de control.

El aire atrapado en las líneas de combustible impide el arranque, incluso cuando el motor gira con normalidad. Purge el sistema metódicamente:

• Reúna las herramientas necesarias: juego de llaves inglesas, llave para el tornillo de purga, trapos limpios, gafas de seguridad y combustible diésel.
• Localiza el depósito de combustible, las tuberías, el filtro y los inyectores antes de arrancar.
• Asegúrese de que el motor esté apagado y la llave retirada.
• Compruebe si el filtro de combustible tiene un tornillo de purga incorporado.
• Coloca un trapo debajo del tornillo, aflójalo en sentido contrario a las agujas del reloj y deja que escape la mezcla de aire y combustible hasta que solo fluya combustible sin burbujas.

Siga el recorrido del combustible desde el tanque hasta los inyectores. Comience a purgar en el punto más bajo, generalmente la carcasa del filtro o el separador de agua. Afloje el tornillo de purga 1 o 2 vueltas y luego accione la bomba manual hasta que el combustible fluya sin burbujas. Apriete el tornillo mientras el combustible aún fluye. Purgue los inyectores al final, comenzando por los más alejados y terminando con los más cercanos.

Las bujías incandescentes o los sistemas de precalentamiento facilitan el arranque en frío. Compruebe el voltaje en el bus de las bujías incandescentes durante el precalentamiento. Por último, inspeccione el regulador y el sistema de suministro de combustible para detectar posibles atascos o desconexión de las varillas. Estas comprobaciones mecánicas completan la secuencia de diagnóstico para las fallas de arranque.

Cuándo detenerse y llamar a un profesional

Señales de alerta y riesgos de alto voltaje

Algunas fallas superan el alcance del diagnóstico en campo. Daños internos en el motor, paradas de seguridad repetidas y sobrecalentamiento inexplicable requieren atención profesional. La baja presión de aceite combinada con ruido anormal del motor indica una falla en la bomba de aceite, desgaste de los cojinetes o daños en el sistema de lubricación. Los ruidos de golpeteo, traqueteo o rechinido indican componentes internos desgastados o dañados. El humo azul sugiere desgaste en los sellos o anillos del pistón. El humo blanco indica fugas de refrigerante o problemas en el sistema de combustible. Estos síntomas requieren la intervención de un técnico calificado, no más diagnósticos en el lugar de trabajo.

Los circuitos de alto voltaje presentan graves peligros. Alternador y regulador automático de voltaje (AVR) El diagnóstico, las mediciones eléctricas en vivo, las reparaciones internas del interruptor de transferencia automática y las fallas en el sistema de emisiones conllevan riesgo de electrocución. No intente realizar estas reparaciones sin la capacitación y el equipo adecuados. Cualquier generador con fallas persistentes después de las revisiones eléctricas también requiere servicio profesional. Si persisten ruidos o vibraciones inusuales, programe una inspección para que un técnico calificado pueda diagnosticar la causa y recomendar reparaciones o una revisión general.

Lectura relacionada: Aprende Cómo un regulador de voltaje defectuoso destruye tus aparatos electrónicos antes de intentar cualquier diagnóstico de voltaje complejo."

Mantenimiento preventivo y suministro de repuestos

El mantenimiento programado previene la mayoría de las fallas de arranque. Realice pruebas de carga de la batería a intervalos regulares. Limpie y apriete los terminales en cada visita de servicio. Revise los registros de fallas del controlador y pruebe los enclavamientos de seguridad. Estos pasos mantienen la fiabilidad del circuito de arranque.

Siga la secuencia de cinco pasos como una rutina de campo repetible. Comience con el voltaje y las conexiones de la batería. Pase a los interruptores y la lógica del panel. Luego, siga el circuito de arranque y el solenoide. A continuación, verifique los consumos parásitos y pruebe el motor de arranque. Finalice con las comprobaciones mecánicas, de enclavamiento y de combustible. La mayoría de las fallas de arranque de los generadores diésel se deben al voltaje, las conexiones o una interrupción de la lógica de seguridad, no al motor de arranque en sí. Documente cada lectura de voltaje y resistencia durante la resolución de problemas. Esta práctica acelera los diagnósticos futuros en cualquier generador. Las pruebas de carga de la batería programadas, la limpieza de terminales y las comprobaciones del panel de control mantienen un arranque confiable. Piezas de repuesto confiables de proveedores como Piezas de megavatios Ayudar a evitar tiempos de inactividad repetidos.

Preguntas frecuentes

¿Qué rango de voltaje indica un problema con la batería?

Un voltaje en reposo muy por debajo del valor nominal para una batería sana, o un voltaje de arranque que cae demasiado bajo, indica una batería débil. Una caída que de manera confiable impide el arranque indica que la batería no puede alimentar el circuito de arranque.

¿Por qué el interruptor de seguridad de punto muerto provoca fallos de arranque?

El interruptor de seguridad de punto muerto interrumpe el circuito de arranque cuando falla. La humedad corroe las conexiones en los generadores expuestos o al aire libre, lo que lo convierte en un punto de falla común. Las pruebas de continuidad confirman su correcto funcionamiento.

¿Qué significa el chasquido rápido que emite el solenoide?

El chasquido rápido indica que el solenoide se activa y desactiva repetidamente. El voltaje cae bajo carga. Una prueba de carga por debajo de 9,6 V confirma que es necesario reemplazarlo.

¿Cómo se aísla una extracción parasitaria?

Conecte el multímetro en serie con el cable negativo. Espere a que todos los módulos entren en modo de reposo. Una lectura superior al consumo mínimo de corriente típico indica una carga parásita. Retire los fusibles uno por uno para localizar el circuito.

¿Cuándo deben finalizar los diagnósticos y debe intervenir un profesional?

Deténgase si detecta ruidos de daños internos en el motor, circuitos de alto voltaje o apagados de protección repetidos. Un técnico cualificado con la formación adecuada debe encargarse de estos riesgos.
