Comprender el acero multicapa (MLS): por qué los kits de juntas de alta calidad son esenciales para los motores diésel de alta compresión.

Todo mecánico diésel conoce el temor. Una junta de culata dañada en un motor diésel de alta compresión supone una avería catastrófica. Los costes de reparación oscilan entre los 3000 dólares por un simple reemplazo y más de 20 000 dólares por una reconstrucción completa. El tiempo de inactividad agrava aún más las pérdidas.

Kits de juntas de sellado de primera calidad Las piezas con tecnología de acero multicapa (MLS) evitan este problema. Este artículo analiza la ingeniería detrás de estas piezas. Exploramos por qué los diseños MLS de alta calidad superan a las piezas de repuesto estándar. Analizamos la dinámica del sellado, la ciencia de los materiales y la instalación correcta.

Comprender estos principios garantiza el rendimiento y la durabilidad del motor. Tanto si elige componentes originales como de recambio, el conocimiento le permitirá tomar decisiones de mantenimiento acertadas. Este es un análisis técnico exhaustivo, no un tutorial básico. Le explicamos el porqué de la fiabilidad para que su próxima revisión le ofrezca una fiabilidad duradera.

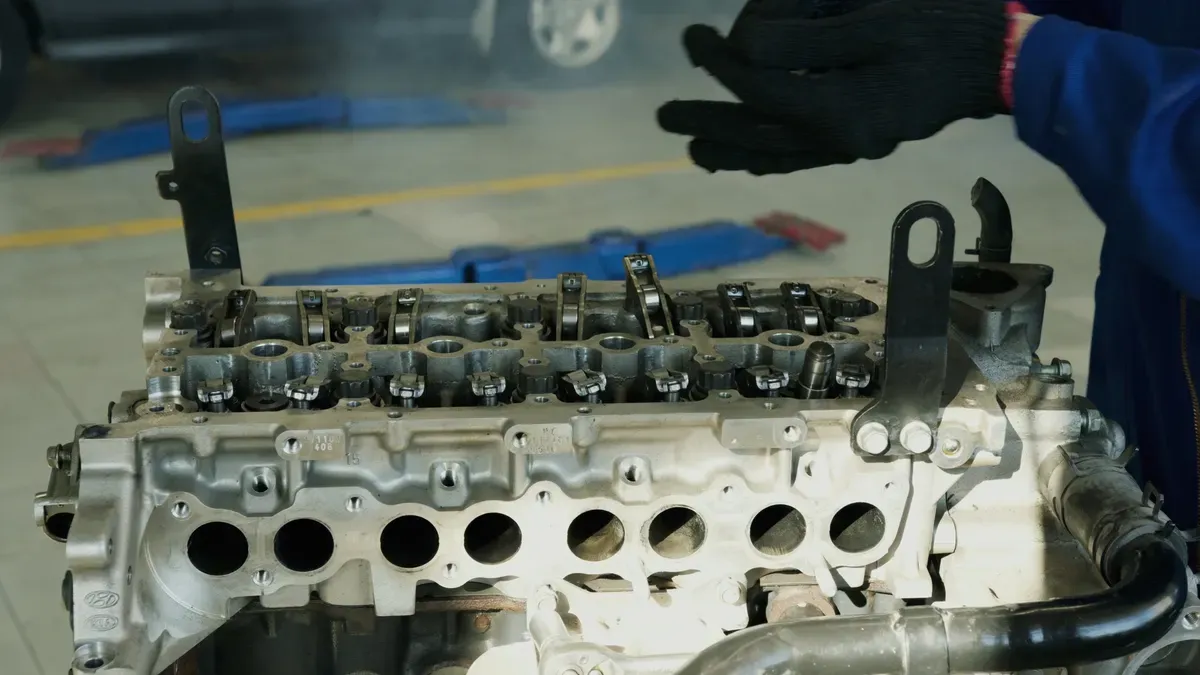

¿Por qué fallan las juntas estándar en los motores diésel de alta compresión?

La física de la presión de combustión de 2700 PSI

Los modernos motores diésel turboalimentados generan presiones máximas en los cilindros que se aproximan a los 3600 psi. Los motores de alto rendimiento superan los 8000 psi. Compárese esto con los motores de gasolina de aspiración natural, que rara vez superan los 1000 psi. La disparidad se debe a las relaciones de compresión. Los motores diésel operan entre 14:1 y 25:1 , mientras que los motores de gasolina se mantienen dentro de un rango de 8:1 a 12:1. Una mayor compresión eleva directamente la presión antes y durante la combustión.

La combustión diésel también mantiene la presión durante más tiempo. La inyección de combustible continúa durante una parte significativa de la carrera de potencia. Esta combustión prolongada mantiene una presión elevada en el cilindro mucho más allá del pico de ignición inicial. Una junta estándar diseñada para aplicaciones de gasolina simplemente no puede soportar esta presión constante.

Los ciclos térmicos agravan el problema. La junta de culata de un motor de servicio pesado de 15 litros puede soportar 10 000 ciclos térmicos al año. Cada arranque, funcionamiento a plena carga y parada provoca que la junta se expanda y contraiga a un ritmo diferente al de los componentes metálicos que sella. Esta diferencia en la dilatación térmica genera microfisuras tras miles de ciclos. Las pruebas SAE revelan que la velocidad de relajación por fluencia aumenta exponencialmente por encima de los 400 °C. Sin una selección adecuada de materiales, la falla suele producirse antes de los 200 000 kilómetros.

Los límites de los materiales compuestos y de grafito

Las juntas compuestas tradicionales se basan en aglutinantes elastoméricos y revestimientos de grafito. Estos materiales se degradan en condiciones extremas a través de varios mecanismos:

• Degradación del elastómero: Los aglutinantes poliméricos pierden elasticidad bajo calor extremo, lo que reduce su capacidad de sellado y provoca fugas o reventones.
• Conjunto de compresión: Tras la compresión, el material se deforma permanentemente, perdiendo su capacidad de recuperación y creando vías de fuga bajo presión sostenida.
• Ataque químico: Las temperaturas elevadas hacen que los fluidos del motor sean más reactivos, provocando hinchazón, contracción o cambios físicos que comprometen el sellado.
• Extrusión: La alta presión provoca que el material de la junta se deforme o se desprenda de su alojamiento, lo que da lugar a un fallo del sistema.

El grafito ofrece una impresionante resistencia a la temperatura, hasta 3000 °C en entornos no oxidantes. Sin embargo, la oxidación comienza a partir de los 3000 °C. 450–500 °C Las temperaturas de la cámara de combustión se aproximan habitualmente a este umbral. La fatiga por ciclos térmicos provoca entonces la delaminación de la estructura de la junta. Las microfisuras se propagan hasta que la función de sellado cesa por completo.

Los técnicos diésel experimentados reconocen estas señales de falla. Una junta de culata dañada en un motor diésel de alta compresión suele presentar erosión localizada entre los cilindros o contaminación por refrigerante. Estas fallas requieren una revisión inmediata, lo que genera costosos tiempos de inactividad. Las piezas de repuesto de calidad deben tener en cuenta estas limitaciones fundamentales del material. Las juntas estándar no ofrecen la fiabilidad que requieren los motores diésel modernos. Solo las soluciones diseñadas a medida soportan las tensiones combinadas de presión, temperatura y ciclos térmicos.

Ingeniería de juntas MLS

Las juntas de acero multicapa representan un cambio fundamental en la tecnología de sellado. Estas piezas utilizan múltiples capas de acero, generalmente de tres a siete, con capas exteriores de acero inoxidable para muelles. La siguiente tabla resume las principales ventajas para aplicaciones diésel.

Capas de acero para muelles y sello dinámico

Las capas exteriores de acero elástico crean sellos dinámicos que compensan la dilatación térmica. Estas capas se flexionan y se adaptan a la dilatación térmica diferencial entre la culata y el bloque del motor. La junta se mueve con el motor durante los cambios de temperatura.

Debido a los diferentes materiales y a sus tasas de dilatación térmica, la junta de culata debe moverse y adaptarse al bloque/culatas para mantener el sellado. Una junta MLS funciona como un resorte.

Esta acción elástica es fundamental para los motores diésel. Los ciclos térmicos provocan que la culata y el bloque se expandan a ritmos diferentes. Las piezas rígidas perderían contacto y fallarían. La junta MLS mantiene una presión de contacto constante gracias a sus capas de acero elástico. Su diseño garantiza la fiabilidad incluso en condiciones de funcionamiento extremas.

El patrón de relieve mejora esta capacidad. El relieve de precisión crea zonas elevadas alrededor de las aberturas de combustión. Estas zonas aplican una fuerza de sellado adicional donde la presión del diésel es mayor.

Las zonas en relieve alrededor de las aberturas de combustión proporcionan una fuerza de sellado adicional donde la presión del diésel es mayor.

El relieve también proporciona memoria. A medida que el motor se calienta y se enfría, las zonas en relieve se comprimen y recuperan su forma original.

El relieve en el MLS tiene memoria, por lo que cuando el cabezal se mueve hacia arriba y hacia abajo con los ciclos de calor, La junta MLS vuelve a su posición original. y mantiene el motor sellado.

Este efecto memoria garantiza la integridad del sellado durante miles de ciclos térmicos. Las capas de acero elástico continúan funcionando a medida que el motor acumula horas de operación. Estas piezas contribuyen directamente a la longevidad del motor y a la reducción del tiempo de inactividad. Un mantenimiento adecuado del sistema del motor diésel favorece este rendimiento de sellado.

El papel de las capas de bloqueo y los recubrimientos

La junta MLS se compone de una capa de tope que constituye el núcleo de su diseño. Esta capa, más gruesa y con relieve, se ubica en la abertura de combustión y crea un sello de alta presión que contiene las presiones extremas generadas en el cilindro durante la combustión del diésel. La capa de tope está fabricada con un acero más duro que las capas exteriores, lo que evita su deformación bajo carga.

La capa de tope funciona en conjunto con las capas exteriores de acero elástico. Las capas exteriores proporcionan el sellado dinámico, mientras que la capa de tope proporciona la barrera estática de alta presión. Juntas, forman un sistema de sellado completo. Esta combinación de componentes ofrece la calidad requerida para aplicaciones en motores de alta compresión.

Los recubrimientos en las capas exteriores proporcionan capacidad de microsellado. Dos recubrimientos comunes cumplen esta función:

• Recubrimiento de Viton: Proporciona un microsellado al permitir que la junta se adapte a las irregularidades microscópicas de la superficie, a la vez que resiste el aceite, el refrigerante y las temperaturas extremas.
• Recubrimiento de nitrilo: Mejora el microsellado gracias a la flexibilidad elastomérica, ofreciendo resistencia al aceite y al refrigerante, lo que garantiza un sellado hermético bajo cargas térmicas variables.

Estos recubrimientos permiten que la junta selle contra las imperfecciones de la superficie. Los sellos creados por estos recubrimientos ayudan a mantener el rendimiento del motor diésel.

Las capas exteriores de las juntas MLS están grabadas en relieve y recubiertas por ambos lados con Viton (un material a base de caucho fluoroelastómero). Resistente al calor hasta 482 °F Este recubrimiento delgado ayuda a que la junta se adapte o "selle en frío" a cualquier irregularidad en las superficies del bloque y la culata, cumpliendo con las exigencias de entornos de sellado adversos, condiciones de carga y acabados superficiales.

La selección del recubrimiento adecuado depende de la aplicación. El Viton ofrece una resistencia superior al calor. El nitrilo proporciona una excelente resistencia al aceite. Las piezas de repuesto de calidad, tanto las del mercado de accesorios como las del fabricante original, especifican el recubrimiento apropiado para cada diseño de motor. Estas piezas clave garantizan un rendimiento constante en diferentes plataformas de motor.

La combinación de capas de acero elástico, capas de tope y recubrimientos elastoméricos convierte a las juntas MLS en la opción preferida para motores diésel de alta compresión. Este diseño garantiza un sellado fiable durante largos periodos de servicio. Una instalación adecuada y el correcto apriete maximizan el rendimiento de la junta en cualquier revisión del motor diésel.

Análisis en profundidad: ¿Listo para abordar la instalación? Asegure un resultado sin fugas siguiendo nuestras instrucciones paso a paso. Guía para principiantes sobre cómo reemplazar de forma segura un kit de juntas de generador. .

Elegir repuestos de calidad, tanto de marcas alternativas como originales, para su próxima revisión garantiza una fiabilidad a largo plazo.

Juntas MLS y pernos de apriete controlado (TTY)

Mantenimiento de la carga de sujeción bajo expansión extrema

Los pernos de apriete controlado (TTY) completan el sistema de sellado para un motor diésel de alta compresión. Estos sujetadores se estiran más allá de su límite elástico, experimentando una deformación plástica controlada. El proceso de apriete utiliza un par inicial para asentar el perno. Un ángulo de apriete posterior (por ejemplo, +90° o +120°) supera el límite elástico. Este método angular garantiza un estiramiento uniforme, independientemente de las diferencias de fricción debidas a la lubricación o al estado de la rosca. El resultado es una carga de apriete uniforme en todos los pernos. Esta uniformidad mantiene el sellado de la junta MLS bajo altas presiones en el cilindro de un motor diésel.

El comportamiento de los pernos TTY es crucial debido a la extrema dilatación térmica que generan los motores diésel. La culata y el bloque se dilatan a ritmos diferentes durante el funcionamiento. Un perno estándar pierde fuerza de sujeción a medida que estos componentes se mueven. El perno TTY actúa como un resorte, manteniendo una fuerza de sujeción constante incluso cuando el motor se calienta y se enfría. Esta acción elástica mantiene la junta MLS comprimida contra las superficies de sellado. La junta y los pernos funcionan conjuntamente como un sistema. Ninguna de las partes puede funcionar de forma óptima sin la otra. Esta relación es fundamental para la fiabilidad del motor diésel. Los ingenieros diseñan estas piezas como un conjunto integrado. Tanto las piezas OEM de calidad como las de recambio siguen este principio.

Por qué los sujetadores estándar no pueden igualar este sistema.

Los pernos estándar solo funcionan dentro de su rango elástico. Recuperen su longitud original después de ser retirados. Este enfoque genera un problema para los motores diésel. Los ciclos térmicos provocan que el perno pierda fuerza de apriete con el tiempo. El perno se estira durante la expansión térmica y no se recupera completamente durante el enfriamiento. La fuerza de apriete disminuye con cada ciclo. Esta reducción permite que la junta MLS se mueva. El movimiento provoca desgaste por fricción y, eventualmente, la falla del motor diésel.

Los sujetadores estándar también sufren variaciones de fricción. Las diferencias en la lubricación, el estado de la rosca y el acabado superficial afectan la fuerza de apriete final. Dos pernos apretados con el mismo par de apriete pueden generar fuerzas de sujeción diferentes. Los pernos TTY eliminan esta variación mediante el método angular. La rotación angular garantiza un estiramiento uniforme independientemente de la fricción. Esta uniformidad es fundamental para el sellado de los motores diésel. Cada perno debe proporcionar la misma fuerza de apriete para mantener la estanqueidad de la junta.

Tanto las especificaciones de repuestos de alta calidad como las de los fabricantes de equipos originales (OEM) exigen el uso de pernos TTY para las juntas MLS. El uso de pernos estándar garantiza la falla, ya que la junta MLS depende de la presión de sujeción constante que proporcionan los pernos TTY para mantener su sellado dinámico. Por lo tanto, cualquier revisión completa de un motor diésel debe incluir el reemplazo de ambos componentes como un conjunto. Este enfoque integral minimiza el tiempo de inactividad futuro y garantiza que el motor reconstruido ofrezca un rendimiento óptimo y una fiabilidad a largo plazo.

¿Qué define un kit de juntas de sellado de primera calidad?

Especificaciones de materiales y recubrimientos

Los kits de juntas de alta gama se distinguen por la cuidadosa selección de materiales. Las opciones económicas utilizan elastómeros de nitrilo (NBR) aptos para servicio continuo a 120 °C. Las alternativas premium emplean recubrimientos de fluoroelastómero (FKM/Viton) con una resistencia superior a 200 °C. Esta tolerancia a la temperatura influye directamente en la durabilidad del sellado en aplicaciones diésel de alta compresión. Los recubrimientos de grado competición amplían aún más su capacidad para entornos térmicos extremos.

El número de capas también permite diferenciar los niveles de calidad. Los diseños estándar de tres capas son adecuados para condiciones normales de funcionamiento. Las configuraciones de cuatro capas son ideales para presiones de sobrealimentación moderadas, entre 15 y 25 PSI. Los conjuntos de cinco capas soportan presiones de sobrealimentación elevadas, de 25 a 35 PSI. Las versiones de competición de seis capas admiten presiones de sobrealimentación superiores a 35 PSI. Cada capa adicional proporciona mayor seguridad en el sellado y una distribución más precisa de la carga de sujeción. Estas especificaciones son cruciales al seleccionar repuestos para motores diésel en aplicaciones exigentes.

La dureza del material de la capa de tope define aún más la calidad de la construcción. El acero más duro resiste la deformación bajo la máxima presión del cilindro. Las aleaciones más blandas se fatigan prematuramente. Los proveedores de repuestos de calidad especifican grados de acero exactos para cada plataforma de motor. Las piezas OEM cumplen con los mismos estándares de materiales. Esta precisión garantiza relaciones de compresión consistentes después de la instalación. Las especificaciones de espesor comprimido garantizadas protegen el volumen de combustión diseñado.

Por ejemplo, los motores industriales de gran cilindrada requieren una ingeniería precisa para soportar ciclos térmicos continuos. Junta de culata Cummins QSK23 (4095440) Esto demuestra a la perfección la calidad superior de su construcción. Gracias a un avanzado diseño MLS, está específicamente diseñado para soportar una dilatación térmica masiva y mantener una carga de sujeción constante bajo las presiones extremas del cilindro, propias de la generación de energía de alta potencia.

4095440 Junta de culata Cummins para motor QSK23

$39.51

Más información Añadir a la cesta

Soluciones de sellado completas que van más allá de las piezas de repuesto para motores diésel.

Una junta de culata por sí sola no garantiza la fiabilidad de una revisión completa. Los kits de revisión integral para motores diésel incluyen todos los sellos críticos. Este enfoque sistémico evita el fallo común de reemplazar un componente mientras que los sellos adyacentes, desgastados, permanecen en buen estado. Los ciclos térmicos debilitan todos los componentes elastoméricos simultáneamente. Reemplazar solo la pieza dañada garantiza fugas posteriores.

"Según nuestros datos de pruebas a largo plazo, el uso de kits completos de juntas de reacondicionamiento de alta resistencia fabricados con tecnología de acero multicapa (MLS) aumenta la eficiencia térmica general del motor y previene fugas catastróficas de gases de combustión mejor que cualquier junta individual del mercado de repuestos disponible actualmente." — Ingeniero mecánico jefe

Una importante empresa de logística regional sufría fugas recurrentes de refrigerante en su flota de camiones Detroit Diesel. Los mecánicos reemplazaban juntas individuales repetidamente sin obtener resultados duraderos. El cambio a kits de reacondicionamiento completos de alta calidad eliminó el problema por completo. Los técnicos informaron que los juegos de juntas organizados ahorraban horas de trabajo por camión. La disponibilidad de la flota aumentó. Se cumplieron los plazos de entrega. Los márgenes de beneficio mejoraron sustancialmente. Este resultado real demuestra la rentabilidad del reemplazo integral.

La adquisición de juntas individuales introduce inconsistencias en el material. La mezcla de marcas genera componentes que responden de manera diferente al calor y al par de torsión. Los materiales uniformes, diseñados para una expansión constante, evitan la compresión desigual. Los kits completos eliminan esta variable. Además, evitan la omisión de componentes que obligan a un desmontaje parcial posterior. Se eliminan los costos de mano de obra repetida. El tiempo de inactividad se reduce sustancialmente.

Megawatts Parts ofrece kits completos de reacondicionamiento de motores diésel que cumplen con las especificaciones del fabricante original. Sus opciones de repuesto incluyen juntas de culata MLS, sellos de tapa de válvulas, juntas de cárter, sellos principales traseros y juntas de montaje del turbocompresor. Cada componente se entrega organizado para una instalación eficiente. Este enfoque integral de kit de reacondicionamiento respalda los programas de mantenimiento de motores centrados en la confiabilidad. Repuestos de calidad para motores diésel Al elegir un proveedor de confianza, minimice el tiempo de inactividad y maximice el rendimiento. Optar por Megawatts Parts garantiza que su próxima revisión le brinde resultados duraderos.

Los kits de juntas de alta calidad representan una inversión en fiabilidad, no un gasto. Tres pilares respaldan esta conclusión: la tecnología MLS proporciona un sellado dinámico, la sinergia de los pernos TTY mantiene la fuerza de apriete y los kits completos de reacondicionamiento del motor diésel eliminan los componentes faltantes. En conjunto, estos elementos protegen el rendimiento del motor en condiciones extremas.

Las piezas de repuesto de calidad que cumplen con las especificaciones del fabricante original ofrecen resultados duraderos. Elegir kits completos minimiza el tiempo de inactividad durante el mantenimiento. Cada revisión requiere una atención minuciosa a los componentes de repuesto. Las piezas de repuesto para motores diésel deben cumplir con los estándares más exigentes para su motor.

Megawatts Parts suministra kits de reacondicionamiento de motores diésel de primera calidad diseñados para aplicaciones de alta compresión. Su inventario incluye juntas de culata MLS, sujetadores TTY y todos los sellos necesarios. Confíe en la experiencia comprobada de Piezas de megavatios Para su próxima reconstrucción de alta resistencia.

Preguntas frecuentes

¿Qué hace que las juntas MLS sean superiores a las juntas compuestas estándar?

Las juntas MLS utilizan múltiples capas de acero elástico que se flexionan para compensar la dilatación térmica entre la culata y el bloque del motor. Esta acción elástica dinámica mantiene un sellado uniforme a alta presión que los materiales compuestos tradicionales simplemente no pueden lograr bajo la extrema compresión del diésel.

¿Por qué debería usar un kit de reparación completo en lugar de simplemente reemplazar la junta de culata?

Los ciclos de calor extremo degradan simultáneamente todos los elastómeros del motor. Reemplazar solo la junta de culata dañada deja los sellos desgastados, como las juntas de la tapa de válvulas o del cárter de aceite, vulnerables a fallas inminentes. Un kit de reacondicionamiento completo garantiza que todos los componentes de sellado se renueven con materiales uniformes de alta temperatura, evitando así trabajos repetidos y costosos tiempos de inactividad.

¿Son realmente necesarios los pernos de apriete controlado (TTY) para las juntas MLS?

Sí. Los pernos TTY se estiran hasta su zona de deformación plástica durante la instalación, lo que les permite actuar como resortes. Esto mantiene una carga de sujeción uniforme en la junta MLS, incluso cuando los componentes masivos del motor se expanden y contraen bajo un estrés térmico severo.

¿Cómo selecciono las mejores piezas de repuesto para la reconstrucción de un motor diésel de alta compresión?

Busque kits de juntas que cuenten con una construcción de acero multicapa, capas de tope precisas para una retención de compresión óptima y recubrimientos de fluoroelastómero (Viton) de alta temperatura. Al adquirir estos materiales de un proveedor de confianza como Megawatts Parts, se asegura de que cumplan o superen las estrictas especificaciones del fabricante original (OEM).

¿Puedo reutilizar los tornillos viejos de la culata para ahorrar dinero?

Absolutamente no. Dado que los pernos TTY se estiran permanentemente durante su instalación inicial, reutilizarlos garantiza una pérdida masiva de fuerza de sujeción. Esto inevitablemente provocará una rotura de la junta de culata MLS. Instale siempre sujetadores nuevos durante una reconstrucción.
